Lunette Super Polaris Vixen 102M
​​
Le catalogue 1981 de Vixen présente une lunette qui deviendra un « classique » : le Vixen 102/1000M.
L'étiquette rouge sur fond aluminium identifie un Vixen Super-Polaris-102M, réfracteur achromatique haut de gamme de 102 mm de diamètre et 1000 mm de focale (f/9,8), fabriqué à Tokyo dans les années 1980.
Achromat classique f/10 (1:9,8), avec sous-correction chromatique typique (spectre secondaire ~0,5 mm)
​Magnitude limite : ~12
​
À l'origine dotée d'un objectif collimatable (caractéristique qui sera abandonnée dans les versions suivantes)
– Celle-ci ne possède pas de vis de réglage sur la cellule frontale.
Entretoises en aluminium (visible sur la 80/1200), maintenant c'est une entretoise annulaire.
Elle sera également disponible plus tard avec des focales de 1 300 et 1 500 millimètres, sous les noms P102/1300 et P102/1500L, le "P" signifiant "Pulsar".
​​​​
Les anneaux newtoniens sont même visibles sur certaines images de l’objectif de la Vixen 102M.​
​​​​
Les réfracteurs Vixen sont classés en trois types, définis par lettre pour définir la focale.
SS = très court,
S pour les petites focales de 300-500
M pour les moyennes de 700 à 1000
L pour les grandes.
​​
Le viseur est de 6 x 30, avec un champ de vision réel de 8 degrés.
​​​​
– Oculaire K 20 mm – HM 12,5 – OR 5 mm H (Huygens). K (Kelners). HM (Huygens-Mittenzwey). OR (orthoscopique)
​​​​​
– Sûrement BK7-F2 version ancienne "0_PBM2" au plomb calé classique FC (repliement à 588 nm).
(K de BK7 (Krown) et F de F2 (Flint)
​
BK7 verre crown fabriqué à partir d'un mélange de sable et de chaux.
Les anciens verriers anglais lui donnèrent une forme de "couronne" lors de sa fabrication, d'où le nom.
F2 est un verre flint fabriqué à partir d'un mélange de sable et de plomb.
​​​
– Doublet crown en face avant avec un entreverre (espace d'air très mince 0.1 à 0.2mm) (sources Lyl).
– Pas de Fraunhöfer mais une formule proche d'un doublet aplanétique. (Sources Lyl)
(corrigé simultanément de l'aberration de sphéricité et de la coma.)​
https://danysouslesetoiles.fr/encore-une-nouvelle-lunette-vintage/​​
Lunette Vixen
Custom - 80 M
Tube optique Vixen, diamètre de 80 mm et focale de 910 mm (F/D 11,4) .
Le barillet d’objectif de 80 mm offre une distance focale de 910 mm, viseur 6 x 30 avec champ de vision réel de 8 degrés. Diamètre extérieur du barillet d'objectif : 90 mm. Poids du tube (~3 kg)
​Magnitude limite : ~11,5 ​
Monture alt-azimutale avec deux mouvements fins, repose sur un trépied en bois massif.
​

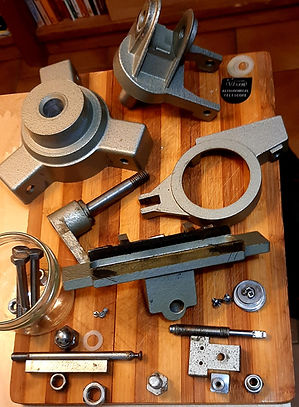

Après un nettoyage complet de la monture (visseries, revernissage, dégraissage, etc., etc.), il est prêt à offrir une belle expérience d'observation. Cool
Oculaire coulant 24,5
– Vixen OR 6 mm
- H M 12.5 mm
– Vixen K20 mm . Multicoated
– Renvoie coudé. Vixen
– Adaptateur 31,75.
https://www.dark-star.it/astronomia-articoli-e-test/test-strumentali/vixen-custom-80m/
Lunette Vixen
80/1200 L
​
Expertise de ma Vixen 80/1200 : "Planet Killer" modèle 3202, il me semble
Barillet d'objectif 80 L – diamètre effectif 80 mm, distance focale 1200 mm F15.
Un achromat doit atteindre le critère de Conrady (le rapport focal doit être cinq fois plus grand
que l'ouverture exprimée en pouce).

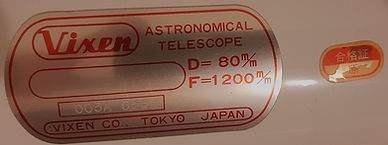

Diamètre extérieur du barillet d'objectif : 90 mm, catalogue 1981.​
​
Doublet made in Japan
Lentilles frontales Collimatables par 6 vis sur le barillet en cellule tulipe dévissable.
Pare-buée démontable par dévissage en aluminium laqué blanc.
​
Fabricant : Vixen Co., Ltd., Tokyo, Japon
Période de production : environ 1979 à 1985
Numéro de série : "003A 655". Les préfixes de ce type indiquent souvent une série produite entre 1980 et 1982.
Tube aluminium et acier laqué de couleur blanche.
L'intérieur du tube est laqué en noir mat bafflé pour éviter toute lumière parasite.
Le coulant est en 0.965" ou 24.5mm, avec adaptateur 31,75
Monture Polaris avec un trépied en bois verni d'origine.
Poids souvent cité : 3 kg (vs 3,8 kg) selon les sources.
Porte-oculaire en acier avec peinture au four de couleur noire et crémaillère.
Chercheur Vixen 6x30mm achromatique réticulé avec son support chercheur Vixen en métal.
Lien pour + d'infos
https://www.dark-star.it/astronomia-articoli-e-test/test-strumentali/vixen-polaris-80l/
​
ET AUTRE SURPRISE !!!!!​​
​
Lunette Vixen 80/1200 F/D 15 rebadgée SBS en parfait état optique et mécanique.
Diamètre effectif : 80 mm, distance focale : 1200 mm F15. Parfaitement identique à la Vixen
Instrument optique fabriqué par Vixen au Japon et commercialisé sous la marque SBS (Southern Biological Supplies) courant dans les années 1980-1990. Vixen produisait des lunettes pour d'autres marques, qui apposaient leur propre logo ou plaque signalétique sur le tube.​​​​​​
Lunette Vixen
Custom 90 M/1000
​
ModèleCustom-90M
Ouverture (D)90 mm
Focale (f)1000 mm
Numéro de Série712M0074 (Prod. Décembre 1987)
Label de QualitéPassed Moriya (Inspection JTI)

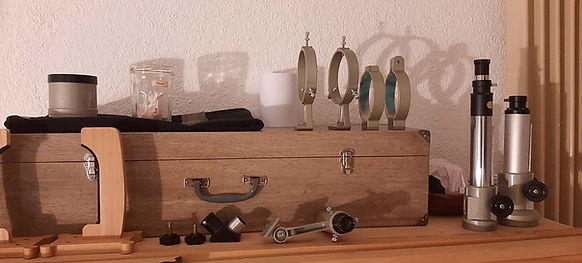

Lunette VIXEN CUSTOM 90M, avant une petite restauration, la crasse, la rouille, quelques rayures, mais chance, l'optique est nickel.
​
Vixen Custom-90M (90/1000) Poids : ~3,5 kg - Planétaire piqué, stable
​
Lunette achromatique japonaise, réputée pour son piqué, le rapport focal (f/11,1).
Limite l'aberration chromatique. Magnitude limite : ~11,8
Oculaires d'origine OR 6/12,5/20 mm
objectif doublet achromatique de type Fraunhofer de 90 mm de diamètre. Cette configuration utilise deux lentilles de verres différents, typiquement un crown et un flint (verre au plomb plus dense), séparées par un mince espace d'air.
L'espace d'air est maintenu par trois cales de précision, souvent en aluminium ou en étain, situées à la périphérie des lentilles.
​
​Le barillet fixe est un point clé. Vixen utilisait ses cellules avec une telle précision que la collimation était fixée en usine.
​
- Doublet Fraunhofer (air-spaced) multitraité.
​
Le tube en aluminium est émaillé blanc brillant.
Le porte-oculaire à crémaillère est en laiton/alu (36,4 mm/1¼")
​
Modèle de 1987 (série náµ’ 712M0074).
Production rare. estimée, mais invérifiable, entre 500 et 1000 exemplaires sous la marque Vixen. Label rouge/argent et sceau doré "PASSED" d'origine.
​
Sceau "PASSED" : C'est le label de la JTII. Sa présence garantit que l'instrument a été inspecté manuellement par un organisme tiers au Japon avant exportation. C'est un gage de qualité qui a disparu au début des années 90.​​​​
.jpg)
.jpg)
Lunette Vixen
60/910
Modèle Tokyo, Japon
Avant petite restauration, la crasse, la rouille pffff, quelques rayures, mais l'optique est nickel.
Années 1980-1990.
La plaque d'identification confirme une origine "Vixen Co., Tokyo Japan", situant la conception vers 1985.
​
Le Sceau JTII (Japan Telescopes Inspection Institute)
L'étiquette ovale dorée visible sur le tube indique que ce format dorée était principalement utilisé entre 1966 et 1972.
​
Peinture verte martelée (type Hammerite) sur le barillet de l'objectif et le corps du porte-oculaire.
Tube principal en aluminium extrudé, peint en blanc crème brillant.​
Le porte-oculaire intègre une embase pour le support du chercheur.
​
Doublet achromatique de type Fraunhofer.
Focale de 910 mm f/15,17, minimise naturellement l'aberration chromatique.
Le barillet est fixe, ce qui signifie que l'alignement des lentilles repose sur la précision de l'usinage en usine.
Traitement monocouche au fluorure de magnésium (MgF_2).
Contrairement aux modèles bas de gamme utilisant des anneaux en plastique, Vixen employait ici de fins anneaux en aluminium en périphérie des lentilles pour maintenir l'espace d'air utile à la correction optique.
​
​
Le porte-oculaire est un modèle à crémaillère chromée.
Les molettes de mise au point sont en plastique noir rigide avec une texture striée. Ce sont les "boutons typiques" de Vixen,
Bafflage interne : le tube de mise au point contient le plus souvent ses propres diaphragmes internes pour éliminer les reflets de bord de champ.
​
Objectif
Doublet achromatique 60/910 mm} (f/15).
Barillet : métal, finition verte martelée, fixe.
Tube : aluminium blanc, sceau JTII doré (1966-1972 env.).
Focuser : crémaillère chromée, sortie 0,965 pouce.
Boutons : plastique noir strié, design propriétaire Vixen.
​
Enfin, sa longue focale et la qualité de son doublet, en font une superbe petite lunette japonaise.
Sources :
​
Archives de catalogues Vixen (Japan).
Forums des collectionneurs (Cloudy Nights (USA), Astro-Foren),Webastro (France),Stargazers Lounge (UK)
, https://forum.astronomie.de/.
​
Historique de la JTII (Japan Telescopes Inspection Institute),Company Seven.
​
http://www.company7.com/vixen/qualitycontrol.html
​
​
https://camera-risamai.co.jp/products/4228b-3/
​
https://ja.wikipedia.org/wiki/%E3%83%93%E3%82%AF%E3%82%BB%E3%83%B3_(%E4%BC%81%E6%A5%AD)
​​
https://danysouslesetoiles.fr/encore-une-nouvelle-lunette-vintage/
