Oculaire

Coulant:

24,5 mm (0,965 pouce) : ≪ japonais ≫

31,75 mm (1,25 pouce)

Marquage Description

Aucun Non traité

Coated 1 surface monocouche

Fully Coated Toutes surfaces monocouche

Multicoated Toutes surfaces, ≥1 multicouche

Fully Multicoated Toutes surfaces multicouches

Attention !

– Un adaptateur/porte-oculaire 31,75 mm avec filetage M36,4 Vixen, appelé bague P32 ou « porte-oculaire 31,75 mm/36,4 mm Vixen », est nécessaire.

Il se visse à la place de l’ancien porte-oculaire au pas Vixen 36,4 mm. Ensuite tous les oculaires 31.75 sont acceptés.

Menu

- Oculaires ortho Celestron - Black Volcano Top "Made in Japan "

- OR 12 mm - Coulant 31,75 (11/4) – FULLY COATED ''volcano top''

Circle DK-Modèle avec la lettre K dans la lettre D.

1re génération Daiichi Kogaku. Boîtes vert citron avec autocollants blancs.

Dai-Ichi Kogaku = Optique numéro un où Optique de premier ordre.

Le fabricant est DAI-ICHI KOGAKU CO. LTD. Made japan

- OR 9 mm - Coulant 31,75 (11/4) - ''volcano top '' – Circle T – (Tani) Made japan

Celestron - 9 mm - Coulant 31,75 . Fin des années 1970 et début des années 1980

oculaire orthoscopique classique selon Abbe (Ernst Abbe 1880). Se compose d'une lentille oculaire simple et d'un triplet cimenté servant de lentille de champ. Très bien corrigé et grande netteté.

D focale Champ de vision Diamètre butée de champ Nombre de lentilles

5 mm 31,75 mm 43° 3,3 mm 4

6 mm 31,75 mm 43° 4,2 mm 4

7 mm 31,75 mm 43° 4,9 mm 4

9 mm 31,75 mm 43° 6,6 mm 4

12,5 mm 31,75 mm 43° 8,5 mm 4

18 mm 31,75 mm 43° 13,1 mm 4

------------------------------------

- Oculaire japonais Stellarion orthoscopique HD (Ortho Tani classique 3+1 – champ apparent 44°)

Les Stellarion HD étaient fabriqués au Japon dans différentes usines.

(notamment les oculaires qui venaient probablement de chez Kasaï Japon) et importé

(Comme la marque Ganymède) par la Maison de l’astronomie (Devaux-Chevet à l’époque)

Oculaires de haute qualité optique d'origine japonaise, avec un piqué

et un contraste de haut niveau.

– OU 12 mm Stellarion HD (JAPAN sur la jupe). Coulant 24.5

- OR 4mm Stellarion HD – coulant 24.5

------------------------------------

Oculaire OR 7mm MC Takahashi coulant 24,5 mm (aussi appelé 0.965")

– Orthos originaux haute qualité introduits en 1971

1971 : Ortho lancée Or 5, 7, 12,5, 25, 40 mm

Les versions MC sont multicouches, protections en caoutchouc.

1972 Lancement du nouvel oculaire de la série Ortho Or 9, 18 mm

Orthos est devenu multicouche en 1978

Les Hi-Or 2,8 et 4 mm ont été introduits en 1985.

------------------------------------

Caractéristiques principales

Type optique : conception dérivée du schéma orthoscopique Abbe, avec deux doublets collés.
Champ apparent : environ 42° à 50°, selon la focale.
Focales disponibles : 6 mm, 9 mm, 14 mm, 18 mm et 20 mm.
Traitement antireflet : couches MgF₂ sur toutes les surfaces air/verre.
Corps mécanique : aluminium anodisé noir, barillet en laiton chromé avec filetage pour filtre 28,5 mm.
Fabrication : 100% japonaise, sous contrôle de Daiichi Optical et distribuée
par Takahashi sous la dénomination Starbase.

Performances optiques

Excellente correction des aberrations, notamment l’aberration chromatique et la distorsion.
Contraste très élevé grâce à la pureté du verre et au traitement antireflet soigné.
Netteté uniforme sur toute la surface utile du champ.
Compatible avec des ouvertures rapides jusqu’à f/5, sans dégradation notable des bords.

6 mm relief d’œil similaire au 9 mm, fait rare pour des focales courtes, garantissant une observation planétaire confortable.
Le 14 mm, pour sa part, se distingue par un champ légèrement plus large.

------------------------------------

- Oculaire Meade multi-coated MA 25mm, coulant 31,75.

séries Meade MA – ne sont pas orthoscopiques

Marquage bleu "Multi coated" sorti en 1980 avec les deux coulants.

MA « Série 2 » Achromatiques modifiés – essentiellement des Kellner.

------------------------------------

- Ramsden ®,

- Special Ramsden (SR),

- Hyugens (H),

- Hyugens Mittenzwey (HM),

- Achromatique Hyugens (AH),

- Kellner (Ke ou K) performant avec des f/6 ou f/10. Les types K, RK et RKE récents sont meilleurs.

- Modified Achromat (MA, SMA),

– L'orthoscopique (OR) comporte quatre éléments et quatre surfaces air-verre.

Fabriqués aujourd'hui sont excellents, ceux des années 1980 sont sûrement les meilleurs oculaires.

- Orthoscopique haute définition (OR HD).

------------------------------------

- Oculaire Vixen OR 5/6/9/18 coulant 24.5 (0.965)

V désigne Vixen Optic

Le double "cercle V "est plus récent, et surement de moins bonne qualité.

Le simple " circle V " plus ancien, mais meilleur verre, le changement vers 1985.

- Oculaire KELNER K25 mm "cercle T " japan

K20 mm MIZAR

K20 mm Vixen Simple cercle (reflet vert)

K20 mm Vixen multi-coated (reflet rose)

- Oculaire HM 30 mm Japan cercle Tani

- Oculaire HM 12.5mm Vixen simple cercle

------------------------------------

Type Champ Avantages

Monocentrique Très étroit Netteté/luminosité max

Kellner/RKE Moyen Lumineux,f/6+

Orthoscopique Étroit Contraste/netteté

Plössl ≈50° Polyvalent, économique

Erfle 60-70° Confort, télescopes lents

König 60-70° Lumineux comme Erfle

Nagler >80° Très large, télescopes rapides

-------------------------------------------------------------------------------------------------------

Cercle Kasaï

Diamant Z-Tanzutsu (Tanzutsu veut dire "tube court"). Marque utilisée par Towa pour l'export de certains matériels.

Diamant SYW-Yamamoto
Cercles-Y à l'envers-Eikow
Cercle + (plus) Shimadzu Seisakusho
Cercle W-? Wannabe ?
Cercle K Kinko
Cercle V - Vixen

Cercle A - Astro Optical
Circle Dash (moins) Carton

KD : Daiichi.opt http://www.daiichikogaku.ecnet
Diamant Z : UR.opt
Circle T : Tani/Towa (télescope) / Tani.opt (pour les oculaires)
Cercle K : TOWA.opt

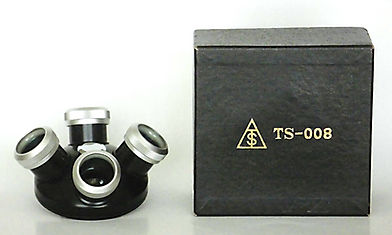

Tourelles à oculaires

(Eyepiece Turrets) vintage de Vixen

Tourelle construite tout métal, les adaptateurs peuvent être changés pour le coulant 24,5 mm. Peut se trouver sous différentes marques : Vixen, Celestron, Meade.

Mini tourelle 4 positions, sortie 36,4 mm donc adaptable en 24.5/31.7mm. Trois entrées 24,5 mm et une entrée en 36,4 mm pour les gros oculaires au format Vixen.

Les entrées peuvent être changées pour du 24,5 Visible sur le catalogue de 1981. La tourelle ne possède pas de prisme ni de miroir.

Une tourelle trois positions deux en 24.5mm et une 36.4mm vissante, sortie 24.5mm

La plupart des anciennes tourelles japonaises sont en coulant vissant mâle 36.4mm,

Si le PO de la lunette a une entrée femelle 36.4mm, visser directement la tourelle dessus. Dans le cas où il n'y a pas de 36,4 mm, visser l'adaptateur (cercle rouge) cela convertit la tourelle de 36,4 mm vers du 24,5 mm, cette pièce n'est plus produite et difficile a trouver en 31.7mm.

Les tourelles à oculaires (eyepiece turrets) vintage de Vixen, sont principalement produites entre les années 1970 et 1980, et permettent de basculer entre plusieurs oculaires. Ces modèles tout métal étaient souvent compatibles avec des télescopes Schmidt-Cassegrain ou réfracteurs japonais classiques, et se trouvent parfois rebadgés sous Celestron ou Meade.

Vixen a produit au moins trois variantes vintage notables entre 300 g et 500 g selon la version :

- Tourelle 4 positions avec miroir : sortie filetée pour Schmidt-Cassegrain, adaptateurs interchangeables (24,5 mm ou 31,7 mm)

- Mini tourelle 4 positions : sortie 36,4 mm (adaptable 24,5/31,7 mm), trois entrées 24,5 mm et une 36,4 mm pour grands oculaires Vixen, sans prisme ni miroir.

- Tourelle 3 positions rare : deux entrées 24,5 mm et une 36,4 mm vissable, sortie 24,5 mm ; possible origine microscopie, sans optique intégrée.

Caractéristiques techniques

Ces tourelles utilisent un système de rotation manuelle avec billes ou clics pour le verrouillage. Elles nécessitent souvent un tirage important et des adaptateurs pour des focusers modernes, fixation stable via ressorts, compatibles avec les réfracteurs Vixen.

Période 1985–1995, finition noire avec inscriptions blanches, très fluide.

Certains exemplaires portent la double marque “Vixen Japan” ou “Circle-V”.
